Semiconductor ceramic equipment Industry Development Report（2024）

目錄

?

一、半導體陶瓷行業簡介

二、行業發展歷程

三、產業鏈分析

三、主要生產工藝流程介紹

四、行業發展現狀

五、未來發展趨勢

一、半導體陶瓷行業簡介

電子陶瓷作為現代電子信息產業的基石材料，是一類以精密化學組成和微觀結構設計為核心的功能性陶瓷。不同于傳統陶瓷對機械強度和耐熱性的側重，電子陶瓷通過調控晶相、晶界和摻雜元素，賦予材料獨特的電學、磁學或光學性能，例如高壓電系數、超低介電損耗、高頻穩定性等。這類材料能夠?qū)崿F(xiàn)電能與機械能、熱能、光能之間的高效轉換，或?qū)﹄娦盘栠M(jìn)行精確調控，因而成為半導體器件、通信系統、新能源裝備等領域不可或缺的核心組件。

從材料體系分類來看，電子陶瓷隸屬于先進陶瓷中的功能陶瓷分支。先進陶瓷按用途可分為結構陶瓷和功能陶瓷兩大方向：前者以提升力學性能為目標，典型代表如火箭發動機噴嘴使用的碳化硅陶瓷；后者則以開發物理功能為導向，涵蓋電子陶瓷、磁性陶瓷、光學陶瓷等細分領域。在功能陶瓷家族中，電子陶瓷因其在電子信息領域的廣泛應用而占據主導地位，其核心分支包括介電陶瓷、壓電陶瓷、半導體陶瓷、絕緣陶瓷等。例如，鈦酸鋇基介電陶瓷憑借其高達3000以上的介電常數，成為多層陶瓷電容器（MLCC）的介質材料，支撐著智能手機、筆記本電腦等消費電子產品的微型化發展；鋯鈦酸鉛（PZT）壓電陶瓷則因優異的機電耦合特性，被廣泛應用于超聲醫療設備、汽車噴油嘴控制等場景。

電子陶瓷與傳統半導體的區別

其中，半導體陶瓷是指具有半導體特性、電導率約在10^-6～10⁵S/m的陶瓷。半導體陶瓷的電導率因外界條件（溫度、光照、電場、氣氛和溫度等）的變化而發生顯著的變化，因此可以將外界環境的物理量變化轉變?yōu)殡娦盘?，制成各種用途的敏感元件。

半導體陶瓷設備作為制造高性能半導體陶瓷材料的核心工具，其特點集中體現在對極端工藝條件的精準控制、復雜工藝鏈的集成能力以及對多樣化材料與應用的深度適配。這類設備需在高溫、高壓、腐蝕性氣體等嚴苛環境下穩定運行，例如燒結爐需在1300℃至1800℃范圍內實現±1℃的溫控精度，同時結合真空或惰性氣體（如氮氣、氬氣）保護，以調控陶瓷材料的晶界特性與致密化過程。其工藝設計強調多功能集成，例如流延機不僅實現納米級漿料的均勻涂布，還同步完成干燥與多層堆疊，滿足多層陶瓷電容器（MLCC）對微米級薄膜的精度要求；等靜壓機通過各向同性壓力成型復雜結構坯體，確保材料密度均勻性，而微波燒結技術則突破傳統加熱方式，以快速升溫和節能特性細化晶粒，適用于氮化鋁（AlN）等高導熱材料的制備。

在智能化與環保趨勢推動下，半導體陶瓷設備逐步融合AI控溫、物聯網遠程監控等技術，通過機器學習優化燒結曲線，減少層間缺陷，同時借助自動化產線降低人工干預，提升良品率。設備還面臨高度定制化需求，例如鐵電陶瓷需配備高壓極化裝置以定向調控電疇，而功率半導體陶瓷基板則依賴大面積均勻加熱技術避免熱應力裂紋。相較于傳統半導體設備，其更強調對氧化物、氮化物等非硅基材料的兼容性，且在耐高溫、抗腐蝕等環境適應性上表現突出，但也存在高端設備依賴進口、納米粉體制備純度控制等技術瓶頸。未來，隨著3D打印、原子層沉積（ALD）等新技術的引入，半導體陶瓷設備將進一步向精密化、綠色化方向發展，成為支撐5G通信、新能源等領域高端陶瓷器件突破的關鍵基礎設施。

?

二、行業發展歷程

中國半導體陶瓷行業的雛形可追溯至20世紀50年代。隨著電子器件的初步需求增長，半導體陶瓷開始應用于電容器、濾波器、壓電元件和絕緣體等基礎電子元器件中。這一階段的材料以氧化物為主，生產工藝較為簡單，主要滿足國內基礎需求。20世紀60至70年代，國內企業開始大規模生產電子陶瓷材料，逐步形成完整的產業鏈。這一階段的產能擴張主要得益于電子工業的快速發展，尤其是通信和儀器儀表領域的應用需求。同時，中國半導體陶瓷產品開始進入國際市場，尤其在東南亞等地區，初步展現了國際競爭力。

80至90年代，中國半導體陶瓷行業在材料配方、燒結技術及精密加工方面取得顯著進展。例如，鐵電陶瓷（如PZT）的極化工藝優化，使得產品在傳感器、電容器等領域的應用更加廣泛。國家也通過產業政策引導技術升級，例如《制造業可靠性提升實施意見》等文件的出臺，推動了核心材料和工藝的可靠性提升。

進入21世紀，5G通信、新能源、半導體等新興產業的爆發式增長，推動半導體陶瓷向高性能、微型化方向發展。例如，多層陶瓷電容器（MLCC）、光通信器件外殼等高端產品需求激增。國內龍頭企業如河北中瓷電子科技和山東國瓷功能材料通過自主研發，在氮化鋁陶瓷基板、激光雷達用陶瓷外殼等領域?qū)崿F(xiàn)技術突破，并加速全球化市場拓展。國家將電子陶瓷列為新一代信息技術產業的關鍵戰略材料，通過《電子信息制造業穩增長行動方案》等政策，進一步推動行業標準化和高端化發展。

半導體陶瓷行業從早期的簡單應用逐步發展為技術密集型的戰略性產業，其歷程體現了政策引導、技術創新與市場需求的多重驅動。未來，隨著半導體產業的持續擴張和國產替代加速，行業有望在高端市場實現更大突破。

?

三、產業鏈分析

半導體陶瓷作為電子陶瓷的核心分支，是電子信息產業不可或缺的基礎材料，其產業鏈涵蓋從原材料到終端應用的完整鏈條，涉及技術密集型環節和多元化的應用場景。上游原材料環節為半導體陶瓷材料行業產業鏈的起點，這一環節的供應商較多，主要涉及原材料及設備供應商，包括陶瓷粉體、有色金屬漿料、化工原料和陶瓷生產設備。半導體陶瓷的原材料主要包括高純度氧化物（如氧化鋁、氧化鋯）、非氧化物（如氮化鋁、碳化硅）以及功能添加劑（如鈦酸鋇、氧化鋅）。其中，MLCC配方粉（多層陶瓷電容器介質材料）是核心原料，全球市場由日本堺化學（28%）、美國Ferro（20%）主導，國內企業如國瓷材料（10%）通過技術突破逐步縮小差距。氮化鋁（AlN）和碳化硅（SiC）等高導熱材料需求激增，日本京瓷、Ferrotec技術領先，國內珂瑪科技已實現氮化鋁陶瓷的國產化供應。生產設備方面，粉體制備、燒結爐、精密加工設備仍依賴進口，德國Netzsch、日本Dorst等企業占據高端市場。國內廠商在流延機、疊層機等中端設備實現替代，但納米級粉體合成設備仍需技術突破。

半導體陶瓷行業的中游制造涵蓋半導體陶瓷的成型、燒結與模塊化集成，主要負責將陶瓷粉料等原材料燒結進成各類陶瓷材料，進而加工打磨為各類零部件，按功能可分為三類：1）結構陶瓷：如氧化鋁腔體部件，耐等離子體腐蝕，用于半導體刻蝕設備，國內珂瑪科技產品已進入中微公司供應鏈；2）功能陶瓷：包括氮化鋁加熱器（±5℃溫控精度）、碳化硅散熱基板（熱導率>170 W/m·K），技術壁壘高，國際龍頭京瓷、CoorsTek壟斷高端市場，國內企業通過產學研合作加速追趕；3）高端模塊化產品：如靜電卡盤（ESC）和陶瓷加熱器，國產化率不足20%。

半導體陶瓷的下游應用呈現“多點開花”特征：1）半導體制造設備：氧化鋁陶瓷腔體用于刻蝕機，碳化硅機械臂適配12英寸晶圓搬運，需求隨晶圓廠擴產激增；2）第三代半導體：碳化硅陶瓷襯板（DBC/AMB）用于新能源汽車電驅系統，2024年中國汽車電子市場規模超1.2萬億元，帶動氮化硅軸承、氧化鋯氧傳感器需求；3）5G與通信：微波介質陶瓷（如鈦酸鎂）用于5G基站濾波器，高頻低損耗特性支撐毫米波通信，2025年全球5G基站數量預計達650萬座；4）先進封裝：氧化鋯陶瓷探針卡適配Chiplet技術，3D IC封裝推動高精度陶瓷基板需求。

目前，國內半導體陶瓷上游陶瓷粉體環節參與者包括國瓷材料、中國鋁業和東方鋯業等，有色金屬材料行業代表企業有聚和材料、儒興科技等，化工原料行業企業眾多，代表有中國石化、中國稀土集團等，先進陶瓷生產設備有科達制造、中礎窯爐、恒力裝備和費舍羅熱工裝備等；行業中游先進陶瓷材料和零部件生產企業有國瓷材料、三環集團、新納等。

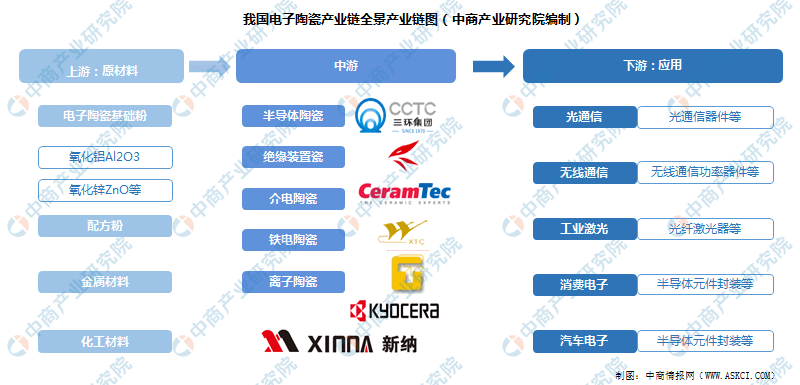

半導體陶瓷產業鏈結構梳理

三、主要生產工藝流程介紹

半導體陶瓷制備工藝主要包括粉料制備、粉料成型、高溫?zé)Y(jié)、精密加工、品檢、表面處理等。

1.粉料制備

這個階段涉及粉末的合成和混合。涉及的設備包括球磨機（用于粉碎和混合原料）、噴霧干燥機（將漿料轉化為顆粒）、高溫爐（比如回轉爐或箱式爐，用于煅燒原料）。還有化學合成設備，比如溶膠-凝膠法用的反應釜，或者共沉淀法用的攪拌反應器。此外，可能需要篩分設備，比如振動篩，確保粉末粒度均勻。具體流程如下：

1）配料：原料中加入各種需要的材料，制備成特定配方的粉料。可以采用固相法、液相法、氣相法等來制備。

2）機械球磨：球磨機是工業生產中常用的制備原料的設備，其內襯大多是陶瓷材料，也有的是采用高分子材料。將需要球磨的粉料加入到球磨機中，并加入各種陶瓷球作為研磨球。在研磨球和機械球磨后，粉料粒度可以達到微米級別。

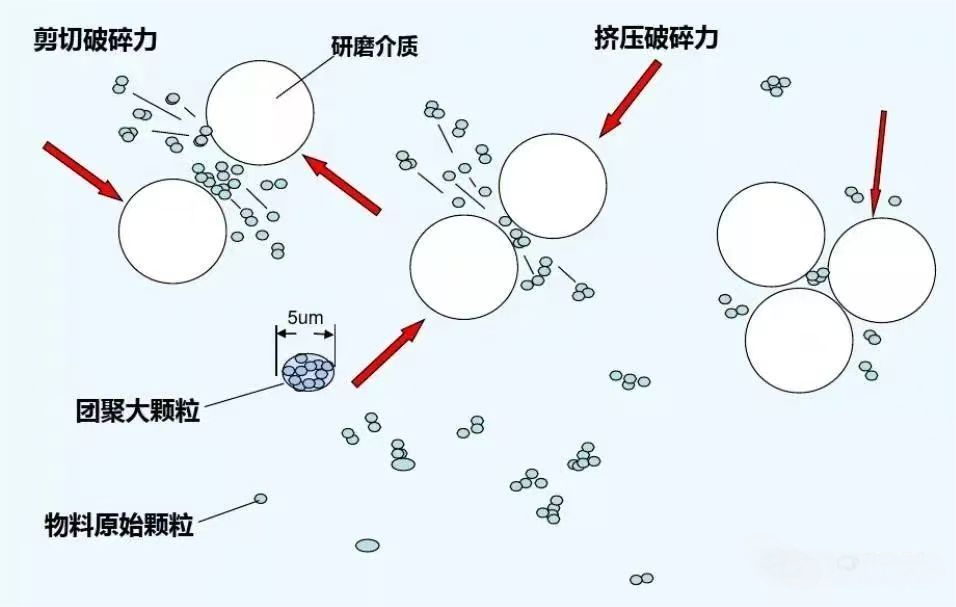

球磨機工作原理

3）噴霧干燥：制備的陶瓷細粉或粉料沉淀物、膠體等經常需要水洗、過濾、干燥和煅燒，這些工藝過程一般會影響粉料成分的均勻性、顆粒的大小以及形狀。采用噴霧的方式可以將溶液分散成小液滴，噴入熱風，并使得溶劑迅速蒸發，從而可以得到均勻尺寸和形狀的粉料。經過噴霧干燥后的粉料，制備燒結體后具有較細的晶粒。

2.粉料成型

這一階段會將相應配方制備的粉料壓制成陶瓷生坯。常見的設備有壓機，比如單軸壓機或等靜壓機（冷等靜壓或熱等靜壓）。注塑成型機可能用于復雜形狀，流延機用于制作薄片，比如多層陶瓷電容器。還有擠出機，用于生產管狀或棒狀產品。陶瓷制品成型方法通常包括干壓成型、等靜壓成型、流延成型、注射成型、凝膠注模成型等多種方法。

1）干壓成型：該工藝主要通過把造粒后顆粒級配適合的粉末，倒入到金屬模腔中，用壓頭對其施加壓力，壓頭在模腔中進行移位，并將壓力傳遞給模具中的粉體顆粒，使其被壓實，最終形成具有一定形狀和強度的陶瓷素坯產品。

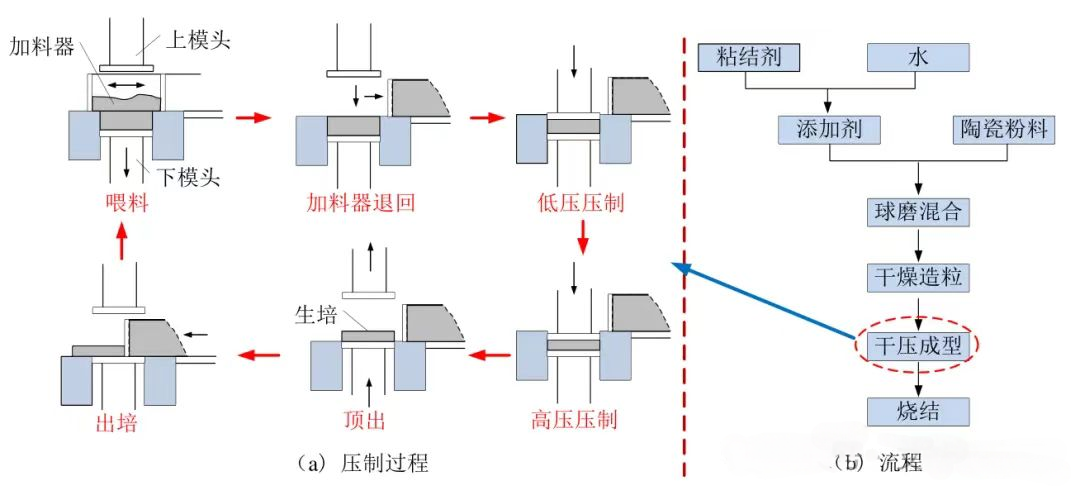

干壓成型壓制過程與流程

2）等靜壓成型：該工藝是把需要壓制成型的半導體陶瓷零部件放入等靜壓機中，利用液體不可壓縮和均勻傳遞壓力的性質從各個方向?qū)υ嚇舆M(jìn)行均勻加壓，當液體介質通過壓力泵注入壓力容器中時，其壓強大小不變且均勻傳遞到各個方向，這樣，陶瓷零部件在各個方向上受到均勻的大小一致的壓力，從而使得陶瓷零部件更加致密。

3）流延成型：流延成型是較復雜的一個工藝，它是能夠一次成形制造出厚度從數十微米至毫米量級的陶瓷毛坯的濕式成形技術，將具有一定粘性且分散性較好的陶瓷漿料，從流延機漿料槽刀口流到基帶上，將漿料展開，在表面張力的作用下，生成光滑上表面的坯膜，將坯膜連同基帶一起送到烘干室內，在溶劑揮發后，有機粘結劑在陶瓷顆粒之間生成網絡，從而生成具有一定強度和柔性的坯片，將干燥的坯片從基帶上剝離后，卷軸備用。根據需要對產品進行裁切、沖壓、穿孔等工序，再進行燒制，即可完成產品的加工。

流延機

4）注射成型：注射成型是將熱塑性材料與陶瓷粉體混合成熱溶體，然后注射到相對冷的模具中，待冷卻后，將成型好的坯體制品頂出脫模即可，該工藝可以快速自動地進行批量生產，而且其工藝過程可以進行精確控制，該工藝可以成型復雜形狀的陶瓷產品，應用較廣。

5）凝膠注模成型：凝膠注模成型是在高固相含量、低粘度的陶瓷漿料中摻入低濃度的有機單體，再加入引發劑并澆注，然后使?jié){料中的有機單體在一定條件下發生原位聚合反應，形成堅固的交聯網結構，漿料凝固后經過脫模、干燥、排膠、燒結后得到所需的陶瓷零部件。

3.排膠燒結

排膠（也稱脫膠）指的是，在對切割后陶瓷生坯進行熱處理，將添加在陶瓷粉體內起黏結作用的PVB樹脂和DOP等有機物在一定溫度條件下分解排出的過程。排膠的目的是避免瓷體燒結時有機物的快速揮發導致分層和開裂等缺陷。排膠主要流程：裝缽排片→進排膠爐排膠→出排膠爐。燒結是在一定溫度、氣氛及氣壓條件下陶瓷體燒結致密化的過程，同時產生一定的機電性能，可以使排膠后的芯片成為內電極完好，致密性好，尺寸合格，高機械強度和優良電性能的陶瓷體。燒結主要流程：擺放→燒結→出燒結→卸缽。

排膠燒結流程、目的及關鍵細節

陶瓷制品有的是先排膠再燒結，有的是排膠和燒結一起完成。通常排膠溫度低于燒結溫度，不超過1000℃。通過高溫處理使陶瓷致密化，這里需要燒結爐，比如箱式爐、隧道窯、氣氛燒結爐（可控氣氛，如氮氣或氫氣）。還有微波燒結設備，可能用于特殊工藝。熱壓燒結機結合壓力和溫度，可能用于高密度材料。

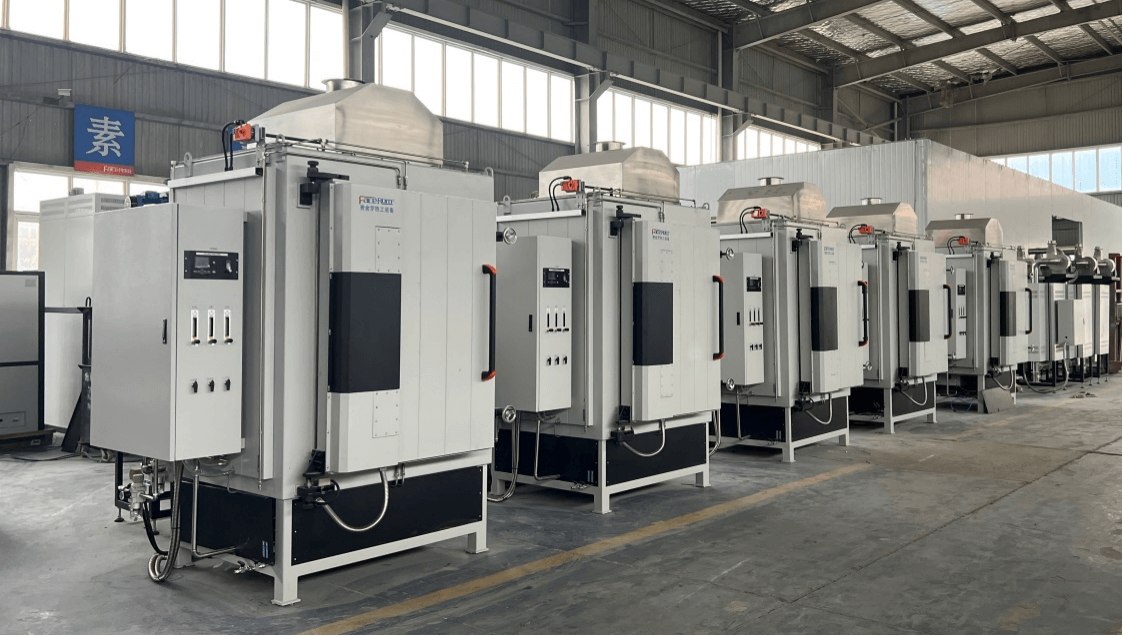

排膠燒結一體爐

高溫?zé)Y(jié)方式主要包括常壓燒結、真空燒結、氣氛燒結。通過燒結可以使得陶瓷由生坯轉化為熟坯，變成致密結構。

1）常壓燒結：常壓燒結就是對材料不進行加壓而使其在大氣壓力下燒結，是較常用的燒結方法，這種方法一般是在氧氣氣氛下或者某種特殊氣體氣氛條件下燒結。在常壓燒結過程中，成型的坯體不受外加壓力的作用，只是在常壓下加熱粉末顆粒的聚集體轉變成晶粒結合體。

2）真空燒結：真空燒結是指在真空環境下，將特定形態的陶瓷坯體通過物理、化學作用，在真空狀態下，轉化為致密、硬的燒結體。氧化物陶瓷坯體中的孔隙主要是由水、氫和氧等物質組成，在燒結時它們會通過氣孔逃逸。但是，一氧化碳，二氧化碳，尤其是氮，很難通過氣孔逃逸，導致產品的致密性降低。通過真空燒結，可以使所有的氣體都排出，因此，產品的致密度得到改善。

3）氣氛燒結：對于在常壓燒結中較難燒結的陶瓷件，常用氣氛燒結。這種方法是在爐內通入一定的氣體形成需要的氣氛，使得陶瓷零部件在特定的氣氛下燒結。根據材料的不同，一般可以采用氧氣、氫氣、氮氣、氬氣等不同氣氛。

4.精密加工

生坯燒結后的陶瓷零部件尺寸尚未達到所需尺寸，需要將燒結過的陶瓷熟坯及陶瓷制品進行進一步精加工，設備包括平面磨床、內外圓磨床，激光切割機用于精細切割，CNC機床用于復雜形狀加工，超聲波加工設備處理高硬材料，拋光機提升表面光潔度。陶瓷CNC加工是指利用計算機控制來操作和操縱機器和切削工具對陶瓷零部件進行成型的減材制造過程。陶瓷材料由于硬度高、強度高、易碎等特性，在其加工過程中要格外注意，而且很多陶瓷零部件要求的精度較高，加工難度較大。采用CNC加工可以很好地控制精度，確保多個零件的一致性。

5.品檢

經過上述步驟處理過的陶瓷零部件制品需要經過人工品檢其外觀、尺寸、氣孔率、粗糙度等性能是否符合要求，有的質量要求高的制品需要檢測設備進行檢測，以確保半導體陶瓷零部件的質量。經檢驗合格的產品再進行下一步操作，不合格的重新返工或報廢。所用設備有阻抗分析儀測電性能，介電常數測試儀，SEM觀察微觀結構，XRD分析晶體結構，探針臺測電導率，熱分析儀（TGA/DSC）測熱性能，還有常規的厚度和尺寸測量工具。

工作人員進行品檢

6.表面處理

半導體設備對清潔度要求非常高，品檢合格的半導體陶瓷零部件還需要進一步對其進行表面清洗，通常采用酸洗、堿洗、有機溶劑清洗等方法，清洗過后的產品干燥后，再次檢查其品質，合格的產品到無塵室進行包裝即可。

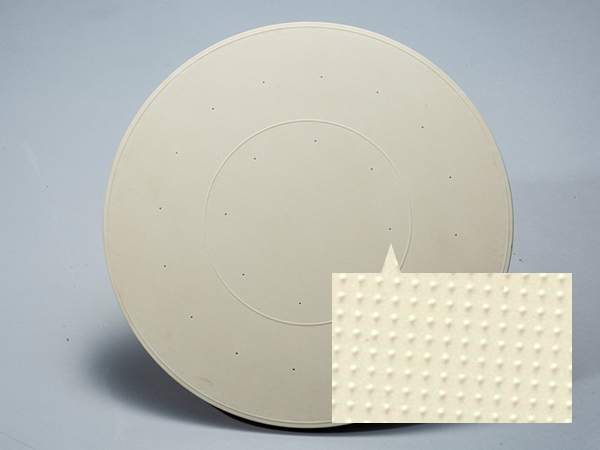

噴砂處理靜電卡盤

四、行業發展現狀

1、總體趨勢

從市場規模來看，中國半導體陶瓷制造與加工行業呈現出穩步增長態勢。據產業研究院發布的《2025-2030年中國電子陶瓷行業投資規劃及前景預測報告》顯示，2022年中國電子陶瓷市場規模已達到998億元，近五年年均復合增長率為14.68%。這一增長趨勢預計在未來幾年內將繼續保持，到2025年，中國電子陶瓷市場規模有望突破1500億元大關。這一市場規模的擴大主要得益于下游應用領域的巨大需求，如5G通信、人工智能、新能源汽車等領域的快速發展，對電子陶瓷材料的需求持續攀升。

半導體陶瓷制造與加工是整體產業鏈中的核心環節，它涵蓋了從原材料處理成型、燒結到后處理等一系列工藝過程，最終生產出滿足特定電子元件和器件需求的半導體陶瓷產品。近年來，隨著電子信息產業的快速發展，半導體陶瓷制造與加工行業迎來了前所未有的發展機遇，市場規模持續擴大，技術水平不斷提升，市場競爭格局也日益多元化。

成型是電子陶瓷制造與加工中的關鍵環節之一。目前，常用的成型方法包括干壓成型、注漿成型、流延成型等。這些成型方法各有優缺點，適用于不同的電子陶瓷產品和生產規模。隨著成型技術的不斷進步，如3D打印技術的引入，電子陶瓷的成型精度和復雜度得到了顯著提升，為開發新型電子陶瓷產品提供了可能。

排膠燒結是電子陶瓷制造與加工中的核心環節，也是后續行業規模分析的重點。通過高溫處理，使陶瓷粉體顆粒之間發生物理化學反應，形成致密的陶瓷體。燒結工藝對電子陶瓷產品的性能和質量具有決定性影響。近年來，隨著燒結技術的不斷進步，如微波燒結、熱壓燒結等新型燒結技術的應用，使得電子陶瓷的燒結溫度降低、燒結時間縮短，同時提高了產品的致密性和性能。

后處理是電子陶瓷制造與加工中的最后一道工序，主要包括研、拋光、切割電鍍等步驟。這些工序旨在進一步提高電子陶瓷產品的表面質量和尺寸精度，以滿足下游應用領域的需求。隨著自動化和智能化技術的發展，后處理工藝的效率和質量得到了顯著提升。

2、半導體陶瓷排膠燒結設備的行業發展分析

電子陶瓷材料的排膠燒結是工業窯爐及配套設備的另一主要應用。電子陶瓷材料排膠燒結窯爐按作業方式主要分為連續式和間歇式；按使用熱源劃分，主要是電阻爐，少數為火焰爐；按機械方式劃分可分為輥道爐、推板爐、箱式爐、網帶爐、鐘罩爐。

隨著電子陶瓷材料在電子產品、信息通信、汽車工業、航空航天等領域應用不斷加深，電子陶瓷材料需求穩步提升。在電子陶瓷材料制造企業的迅速發展背景下，電子陶瓷材料排膠燒結窯爐及配套設備市場空間不斷增長。根據中金企信統計數據，2021年中國電子陶瓷材料排膠燒結窯爐及配套設備市場規模約為21億元，同比增長55.6%。隨著電子陶瓷材料需求提升，電子陶瓷材料制造企業將對電子陶瓷材料排膠燒結窯爐需求進一步增長，預計未來5年內，電子陶瓷材料排膠燒結窯爐及配套設備市場仍將以超過20%的年均復合增長率繼續增長。

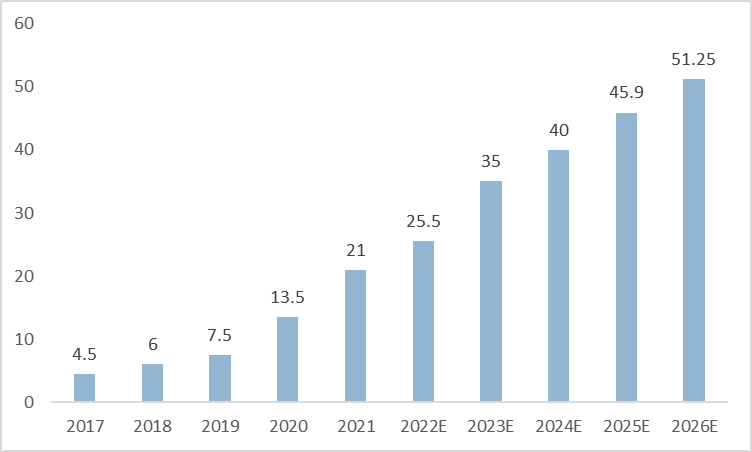

2017-2026年中國電子陶瓷材料排膠燒結窯爐及配套設備市場規模預測

在電子陶瓷材料排膠燒結窯爐市場中，根據下游細分陶瓷種類的不同主要包括介電陶瓷排膠燒結設備、壓電陶瓷排膠燒結設備、半導體陶瓷排膠燒結設備、鐵電陶瓷排膠燒結設備和超導陶瓷排膠燒結設備五大類。由于缺少相關的細分?jǐn)?shù)據，我們將根據其下游陶瓷體的份額來估計對應設備的市場份額。

介電陶瓷是電子陶瓷中最大的細分領域，主要用于電容器、絕緣子等電子元件，預計占據整個電子陶瓷市場55-65%。壓電陶瓷是電子陶瓷的第二大細分領域，廣泛應用于傳感器、換能器等，預計占比20-25%。半導體陶瓷主要用于熱敏電阻、氣敏傳感器等，主要受5G、物聯網需求驅動，預計占比10-13%。鐵電陶瓷主要用于存儲器和電容器，屬于功能陶瓷的高端領域，占比2-4%。超導陶瓷及其他電子陶瓷目前處于技術探索階段，商業化應用較少，市場份額極小，預計不足2%。

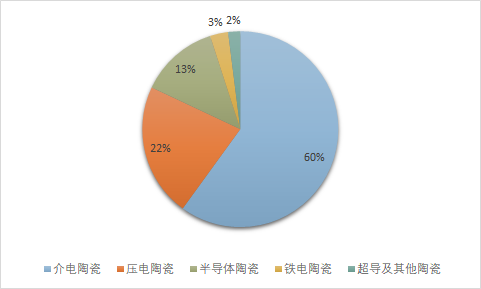

電子陶瓷排膠燒結設備細分市場占比情況

半導體陶瓷排膠燒結爐主要廠商集中在江蘇、安徽、河南、上海、湖南等地，其中江蘇宜興因“窯爐之鄉”的產業集聚效應，擁有多家專業企業。高端市場趨向智能化（如AI控溫）、節能化（微波/真空燒結），而中低端市場以性價比和定制化為主。

1）恒力裝備：創建于1992年。公司致力于工業電加熱設備、系統集成和環保裝備三大業務領域，將產業發展定位在由電子元器件裝備、新能源裝備、電子電鍍裝備組成的主導產業；由智能制造、新材料、表面清洗、環保節能處理組成的重點產業以及由智能制造、先進新材料組成的培育產業等三大產業方向。

2）費舍羅熱工裝備：是一家專業從事陶瓷基板熱工裝備研發、設計、生產制造為一體的現代化高新技術企業，產品涵蓋排膠爐、燒結爐、箱式爐、管式爐、井式爐、真空爐、氣氛爐、脫脂爐、鐘罩爐、網帶爐、推板窯、輥道窯等多種熱處理設備。公司主導產品半導體用節能環保型氮化物陶瓷排膠預燒結爐，是第三代半導體材料產業鏈中核心器件氮化物基板生產的關鍵設備。

3）頂立科技：核心產品為碳化硅真空脫脂燒結爐，專為半導體材料（如碳化硅陶瓷）設計，結合真空脫脂與燒結工藝，適用于高性能陶瓷的致密化處理。公司是A股主板上市公司（楚江新材002171）的控股子公司，攻克了第三代半導體氮化鎵和碳化硅單晶生長用原材料和熱場材料的關鍵制備技術，研制的“四高”“兩涂”產品（即高純碳粉、高純碳化硅粉、高純碳纖維隔熱材料、高純石墨、碳化硅涂層石墨構件、碳化鉭涂層石墨構件），性能指標達國內領先水平，廣泛應用于半導體、核電、電子電器、光伏、航天航空等領域。

4）邦世達爐業：公司專業從事制造各種工業窯爐、實驗用爐。設備廣泛應用于電子元件、化工粉體、工業陶瓷、鋰電池正負極材料、稀土化工、新材料、粉末冶金、磁性材料、納米材料、玻璃、金屬釬焊、鍍膜等行業領域。適用于各類產品的預燒、排膠、燒成、烘干、燒銀、熱處理、固化、陶瓷金屬化等工序。核心產品壓電陶瓷燒結爐、氧化鋯/氧化鋁陶瓷燒結爐能耗低、燒成周期短，支持氮氣/氨氣氣氛控制，適合批量生產需求。

5）美揚科技：公司于1989年成立,是臺灣一家專業生產全進口真空燒結爐和真空烘烤爐及熱處理爐廠家,原材料都采用德國,美國及日本全進口牌,專精于MIM，P/M，硬質合金及LED行業的各式真空脫脂燒結爐和真空熱處理系統的設計研發,生產制造及銷售，真空熱制程技術成熟，面向全球市場。

?

五、未來發展趨勢

1）高性能化與材料體系創新：半導體陶瓷的核心發展方向是提升材料的綜合性能以滿足更嚴苛的工藝需求。隨著半導體制程向2nm及以下節點演進，設備對陶瓷部件的耐腐蝕性、熱導率、介電損耗等指標要求持續提高。例如，氮化硅（Si3N4）陶瓷基板因其熱導率突破110W/(m·K)和抗彎強度超600MPa，成為新能源汽車電驅系統的關鍵散熱材料。同時，碳化硅（SiC）陶瓷在電力電子器件中的應用需求激增，其耐高溫（1400℃）和高頻特性適配5G通信基站濾波器與新能源汽車快充模塊。未來，通過納米復合技術、晶界工程優化和摻雜工藝改進，陶瓷材料的介電常數、機械強度及熱穩定性將進一步提升，支撐先進封裝（如Chiplet）和第三代半導體（GaN、SiC）的普及。。

2）環?；c無鉛化轉型：歐盟RoHS指令的嚴格環保要求推動半導體陶瓷向無鉛化發展。傳統含鉛壓電陶瓷（如PZT）正逐步被鈮酸鉀鈉（KNN）等無鉛材料替代。盡管實驗室性能已接近傳統材料，但量產仍面臨燒結溫度窗口窄、成本高等挑戰。此外，綠色制造工藝的推廣（如可回收粉體利用、低能耗燒結技術）成為行業重點。例如，中國天瓷電子通過納米級高純二氧化鈦粉體技術，降低了MLCC生產中的資源消耗，實現進口替代的同時兼顧環保目標。

3）國產替代與產業鏈自主可控：中國半導體陶瓷產業正加速突破“卡脖子”技術。2024年，國內半導體陶瓷國產化率提升至30%，珂瑪科技的靜電卡盤（ESC）和陶瓷加熱器已進入中微公司、北方華創供應鏈，打破京瓷、CoorsTek的壟斷。江蘇集萃半導體陶瓷材料研究所通過產學研合作，聚焦精密陶瓷部件設計、燒結工藝等核心技術，推動國產化進程。此外，富樂華在氮化硅陶瓷基板領域的量產突破，填補了國內功率半導體封裝材料的技術空白，助力新能源汽車與5G產業鏈自主可控。

4）智能化制造與產業協同升級：AI與計算材料學的結合將大幅縮短研發周期。例如，三環集團引入機器學習優化燒結工藝，將新材料開發周期從傳統“試錯法”的10年縮短至2-3年。同時，智能制造設備（如全自動CHIP LED封裝線）提升生產效率，協進半導體通過62項專利賦能產線，實現光感元器件產能翻倍。產業鏈協同方面，政企共建的科創平臺（如泰興半導體陶瓷研究所）整合高校、企業資源，加速技術轉化與產能落地。
